甘肃天水闸门启闭机厂家启闭机结构原理

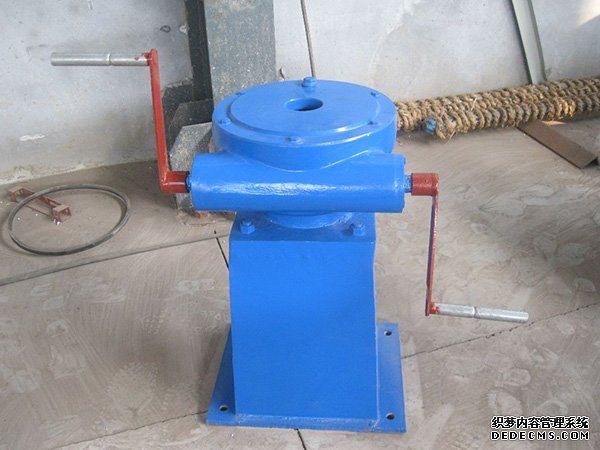

QLD型电动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。
(1)电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门电机。
(2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。
(3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。
(4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电信号发送至控制室。
(5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、微动开关组成。
(6)手电动切换机构：用来进行电/手动操作的相互转换（电动时自动恢复）。由手柄、拨叉、分离钩杆组成。
(7)现场操作机构：用来进行现场电动开启和关闭闸门的机构。由旋钮、凸轮、微动开关组成。
(8)控制器：是与电动装置分离的电气控制部件，一般放在控制室内。由主电路、控制电路和指示电路三部分组成。通过开度表的电流大小改变，显示闸门的开闭程度。
